GEBÄUDEFUNK DIGITAL

TETRA Gleichwelle

Die TETRA Gleichwelle kommt zum Einsatz, wenn mehrere Sende-/Empfangsstellen in einem Objekt notwendig sind. Damit ist die flächendeckende BOS-Funkversorgung im Objekt in der Betriebsart TMOa oder DMO 1B mit geringem Aufwand realisierbar.

Leistungsmerkmale

  • Kompakte 19”-Baugruppen, Bedienung an der Frontseite
  • RE-Master schaltet zentral sämtliche Anlagenteile
  • Einstellbare Sendeleistung bis zu 1 Watt je RE-Slave
  • Sendeleistungs- und VSWR-Überwachung mit Störungsmeldung
  • Keine Störbeeinflussung in das TETRA-BOS Netz
  • Kein Umbuchverhalten in Funküberlappungszonen
  • In der Standardkonfiguration sind bis zu 6 RE-Slave Stationen anbindbar, im Maximalausbau bis zu 32 Stationen
  • Störmeldungen am RE-Master je abgesetzten RE-Slave
    > Sendeleistungsverlust
    > Leistungsfehler
    > Bakenüberwachung (nur in Version DMO 1B)
    > Netzausfall
    > Sammelstörung
    > Überwachte Vierdrahtverbindung je abgesetzte RE-Slave (auch E90 Ausführung) in Down- und Uplink
  • 12 V Spannungsversorgung des Systems mit geringer Leistungsaufnahme
  • Zentrale Schnittstelle für BMA und Gebäudefunkbedienfeld
  • Empfangsdynamik bei Belegung mehrerer Zeitschlitze (TMOa Betrieb) im Uplink besser als 100 dB
  • Zyklischer Test der HF-Performance über Downlink - Uplink Übertragungsstrecke je zentrale und dezentrale Technik

autarke TETRA Basisstation TMO 2040-A

Die kompakte TETRA Basisstation TMO 2040-A bietet eine leistungsstarke und energieeffiziente Alternative, welche den hohen Ansprüchen der deutschen Behörden und Organisationen mit Sicherheitsaufgaben (BOS) entspricht. Sie ist besonders zum Einsatz in kritischen Kommunikationswegen geeignet. Dank der einzigartig schnellen Rufaufbauzeit von < 120 ms können Gespräche vergleichbar zur bewährten Analogfunktechnik aufgebaut werden. Modernen Sicherheitsfunktionen wie z.B. Ende zu Ende Verschlüsselung des Kommunikationsstandards TETRA sind selbstverständlich. Der zentrale Bestandteil TMO 2040-A ist die TETRA Basisstation BIC 2040. Durch die geringe Höhe von 3 HE kann die BIC 2040 inkl. der 12 V Spannungsversorgung platzsparend in einem 15 HE Wandschrank untergebracht werden. Die TMO 2040-A erfüllt die im „Leitfaden zur Planung und Realisierung von Objektfunkversorgungen“ der BDBOS geforderten Leistungsmerkmale.

Leistungsmerkmale

  •  19“ – Baugruppen, 3 HE, Bedienung an der Frontseite
  • Kurze Rufaufbauzeiten < 120 ms
  • betriebsbereit nach Kaltstart < 70 s
  • Mobile Einsatzfähigkeit bei 12 Volt Spannungsversorgung
  • Geringe Leistungsaufnahme < 60 W
  • Dynamisches Fleetmapping oder konfigurierbare Gruppen nach OV-A und OV-R wählbar
  • Sendeleistung- und VSWR-Überwachung mit Störungsmeldung
  • Störmeldungen an der Objektfunkanlage und Gebäudefunkbedienfeld
  • Betrieb über TETRA Gleichwelle oder optische Verteilsysteme möglich
  • Flexible und kostenoptimierte Lösungen auf Anfrage

TETRA Basisstation BIC 2040 (TMOa)

Aufbau - Einfach genial

Im Gegensatz zu herkömmlichen Basisstationen konzentriert sich der Aufbau der BIC 2040 auf Kommunikationslösungen für kleine und mittlere TETRA Objekte. Damit können Prozessabläufe innerhalb der digitalen Section wesentlich optimiert und beschleunigt werden. Außerdem wird das Konzept im 19“-Baugruppenträger (3 HE) mit dem Hintergrund „Plug and Play“ beibehalten. Das Ergebnis ist eine vollumfängliche TETRA Basisstation bestehend aus 4 Systemkomponenten. Die BIC 2040 benötigt für den Betrieb lediglich 12 Volt Spannungsversorgung bei einer Stromaufnahme von weniger als 4 Ampere (1 Watt HF-Sendeleistung) und ist in kurzer Zeit betriebsbereit. Variable Redundanzkonzepte auf Baugruppenebene bis hin zur Vollredundanz runden die Funktionalität der BIC 2040 ab.

Leistungsmerkmale

  • Niedrige Betriebskosten
  •  Hohe Lebensdauer durch Systemstart im Bedarfsfall - kein Standby-Betrieb
  •  Schnelle Rufaufbauzeit <100ms
  • Mobile Einsatzfähigkeit bei 12 V Spannungsversorgung
  • Dynamische Konfiguratation der Teilnehmer und Gruppen
  • Leistungsaufnahme von weniger als 50 Watt bei 1 Watt HF-Sendeleistung

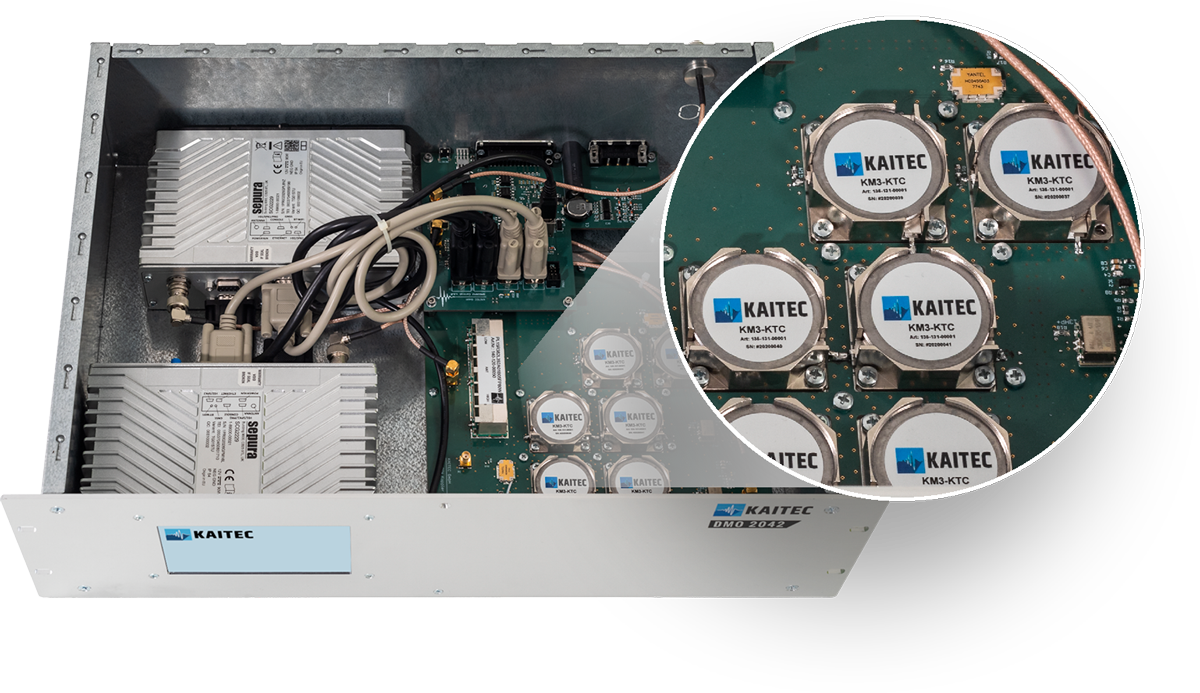

DMO 2O42 Objektfunkrepeater

Der nach den IOP Richtlinien der BDBOS und den Testsequenzen der TCCA zertifizierte TETRA DMO 1B-Repeater wird in den nächsten Jahren die Verfügbarkeit der Betriebsart DMO 1B auf dem deutschen Objektfunkmarkt sicherstellen und dabei neue Standards setzen. Kernstück des DMO 2042 Repeaters ist das Sepura SE-Gerät SCG22, welches als neue Gerätegeneration in großer Stückzahl in Einsatzfahrzeugen der BOS ab November 2020 zum Einsatz kommt.

Leistungsmerkmale

  • 3 HE-Baugruppe in den Varianten Ein- oder Zweikanal
  • integriertes Touchdisplay
  • Statusmeldungen verschiedener Betriebszustände im Display
  • als Objektfunkanlage im 15 HE Wandschrank mit 12 Stunden USV
  • Schnittstelle zur Anschaltung an FGB, BMA
  • HF-Leistungsquelle für optische und drahtgebundene Verteilsysteme

Ergänzung: DMO 1A Repeater auf Anfrage auch weiterhin verfügbar. Sprechen Sie uns an.

DMO Repeater 2020 1A/1B

Der KAITEC Objektfunk-Repeater DMO 2020 kann für die digitale Kommunikation von TETRA-Endgeräten im Direct Mode Betriebsart 1B oder 1A eingesetzt werden. Der DMO 2020 entspricht der Empfehlung zu ortsfesten DMO-Objektfunkanlagen des Arbeitskreises Technik des Bundesverbandes Objektfunk. Der Repeater ist mit Schnittstellen zur Anschaltung von Gebäudefunkbedienfeld (nach DIN 14663) und zur Brandmeldeanlage ausgestattet. Die integrierte USV wird überwacht und gewährleistet bis zu 12 Stunden Betrieb des DMO-Repeaters bei Netzausfall. Der Repeater bietet eine einfache Möglichkeit, die TETRA-DMO-Versorgung in einem Gebäude zu realisieren.

Sollte mit einem DMO 1B Repeater keine ausreichende Versorgung im Objekt sichergestellt werden können, kann dieser wirtschaftlich zur TETRA DMO 1B Gleichwelle erweitert werden.

Leistungsmerkmale

  • 19”-Baugruppen, Bedienung auf der Frontseite
  • Parallelbetrieb DMO 1B und TMO über Koppelnetz
  • BMA-, Gebäudefunkbedienfeld-Anschaltung
  • Sendeleistungs- und VSWR-Überwachung mit Störungsanzeige
  • Anschaltung über TETRA-Gleichwelle zur komplexen Objektmessung
  • Sicherstellung DMO-Betriebsmodus bei Aktivierung
  • Betrieb über optische Verteilsysteme zur komplexen Objektversorgung
  • Garantierte hohe Funktionssicherheit
  • Keine DMO-Repeater-Verriegelung bei Kanalbelegung
  • Parallelbetrieb von mehreren DMO 2020 in Hörreichweite
  • Störmeldungen an der Objektfunkanlage
    > Sendeleistungsverlust
    > Fehlende Bakenaussendung (Presence Signal)
    > Netzausfall (230 V AC) und Akkufehler
    > Sammelstörung
  • Störmeldungen am Feuerwehrgebäudefunkbedienfeld
  • Anlage Ein / Aus / Sammelstörung
  • Störungsfreier Betrieb der 2-Kanal-Anlagen über Koppelnetz (Tx zu Tx / Tx zu Rx - Isolation > 60 dB)

TMO Repeater

Der TETRA TMO Anbinderepeater ermöglicht die Frequenznutzung des digitalen 70cm-TETRA-Bandes der Behörden und Organisationen (BOS) in der Betriebsart Trunked Mode Operation (TMO).

Durch die integrierte Logik erfolgt eine dauerhafte Überwachung des Systems mit entsprechender Fehlerausgabe. Die Auskoppelung der HF-Signale an die Gebäudeinfrastruktur erfolgt über passive Divider. Eine im Schrank eingebaute USV-Versorgung stellt die Funktion der Anlage während eines Netzausfalls sicher. Die Funkanlage besteht aus mehreren Baugruppen die in einem 24 HE Standschrank untergebracht sind.

Leistungsmerkmale

  • Frequenzbereich: TETRA 70cm-Digital
  • 12 Kanäle werden unterstützt
  • Duplexabstand und Modulationsart nach ETSI EN 300 396-2
  • Automatische Überwachung der Anlage durch µ-Prozessorboard
  • Digitale Status-  und Störmeldeausgabe mittels LED-Anzeige, Relaiskontakt, GSM Modem und SW-Anbindung möglich
  • Ausgangsleistung: programmierbar
  • Potentialfreie Ausgabe einer  Sammelstörung
  • Individuelle Kundenlösungen
  • Anschaltung eines Feuerwehr-Gebäudefunk-Bedienfeldes optional

Optische Verteilsysteme

Das optische Verteilsystem kann für die Betriebsvarianten DMO 1B Ein- bzw. Mehrkanal, Autarke Basisstation TMOa oder TMO Repeater Anbindung eingesetzt werden.

Die Zentrale besteht aus der optischen Master Unit (OMU).

Die abgesetzten Stationen (Remote Units) verteilen die HF-Funkversorgung über das Inhouse-Antennenverteilsystem. Zur Übertragung der Signale zwischen OMU und RU-Stationen kommen Single Mode LWL Faser zum Einsatz. In der Regel wird jede Remote Unit (RU) über zwei LWL Fasern auf unterschiedlichen Zubringerwegen angeschlossen.

Leistungsmerkmale

  • Verfügbar im 2m- und 70 cm  Band (TETRA BOS, TETRA PMR, DMR)
  • 19”-Baugruppen, Bedienung auf der Frontseite
  • Konfigurierbare Fehlermelder über i/o-Board (SAB)
  • geringe Systemrauschzahl
  • 19”-Baugruppen, Bedienung auf der Frontseite
  • Störmeldungen an der Objektfunkanlage
    > Sendeleistungsverlust (in Abhängigkeit der Betriebsart)
    > Netzausfall (230 V AC) und Akkufehler
    > Sammelstörung
  • redundante LWL – Anbindung zur Remote Unit
  • redundante USV-Versorgung (optional)
  • längere Betriebszeit durch Standby bei Netzausfall (optional)
  • Störmeldungen am Feuerwehrgebäudefunkbedienfeld
    > Anlage Ein / Aus / Sammelstörung
